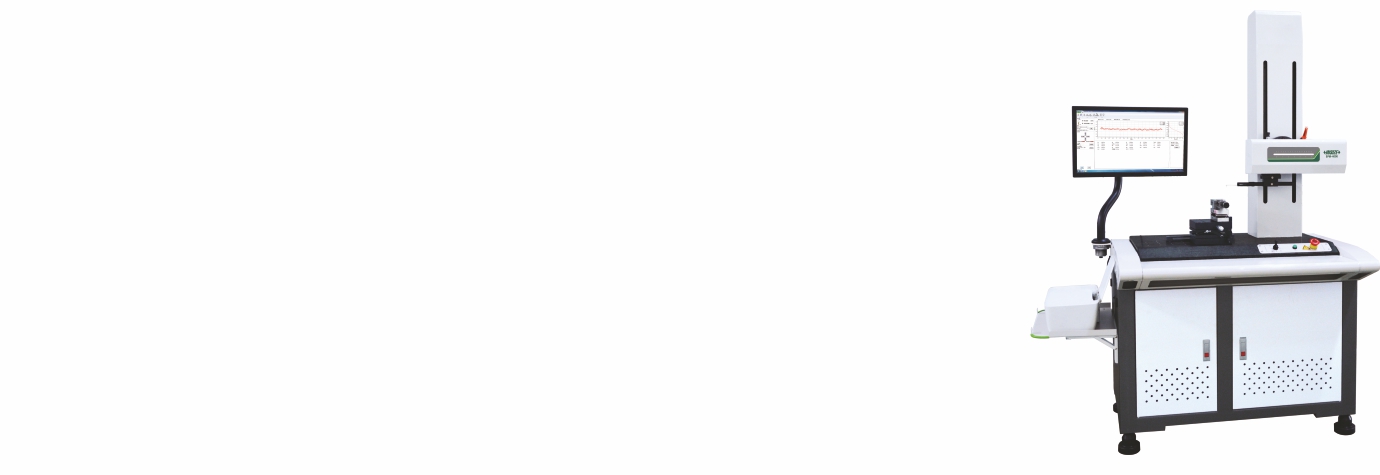

Kontúromer SPM-1000
Kontúromer SPM-1000 so zabudovaným ovládacím panelom detailne skenuje profil a meria vzdialenosti predmetu. Jednotlivé namerané časti automaticky spája do jednej súvislej kontúry. Disponuje meracou silou 6,86 – 9,8 mN. Jeho horný merací uhol je 72° a dolný merací uhol 87°. Má kompenzáciu snímacieho hrotu/sondy a neohybný snímač Z. Stacionárny kontúromer sa dodáva ako kompletné pracovisko aj s etalónmi na kvalifikáciu a validáciu merania, sínusovým zverákom a krížovým stolíkom, vrátane počítača, softvéru a tlačiarne. Etalóny majú podobu dvoch koncových mierok, dvoch kalibračných gúľ a jedného kalibračného hriadeľa.
| SPM-1000 | ||
| Prístroj | ||
| Rozmer celého prístroja | 1200x700x1780 mm | |
| Hmotnosť | 320 kg | |
| Meranie | ||
| Rozsah merania | Os X | 140 mm |
| Os Z | ± 20 mm | |
| Rozlíšenie | Os X | 0,2 µm |
| Os Z | 0,05 µm | |
| Rýchlosť pojazdu | Os X | 0,1 - 10 mm/s |
| Os Z | 0,5 - 10 mm/s | |
| Priamosť | Os X | 0,8 µm / 100 mm |
| Os Z | 430 mm | |
| Dĺžka pojazdu | 430 mm | |
|
Lineárna presnosť |
±(1,5+|0,2H|) μm | |
| Presnosť merania oblúkov | ±(2+R/8) µm | |
| Polomer špičky hrotu | 25 µm | |
| Sila merania | 6,86 - 9,8 mN | |
| Uhol merania | 72° hore, 87° dole | |
| Pojazd | motorizovaný | |
| Detailné informácie | Model SPM-1000 » | |
