Stacionárne drsnomery a kontúromery



Potrebujete zmerať drsnosť povrchu výrobnej vzorky alebo naskenovať jej zložitý profil? Séria INSIZE SPM ponúka ako stacionárny kontúromer SPM-1000, tak aj drsnomer SPM-4000, prípadne kombinovaný model SPM-2000.

Prístroje zo série INSIZE SPM majú motorizovaný pojazd a výstup dát do rôznych formátov. Dodávajú sa ako kompletné profesionálne pracoviská vrátane bohatého príslušenstva už v cene a tiež vrátane počítača, softvéru a tlačiarne.



insize-rozdelovac-pr

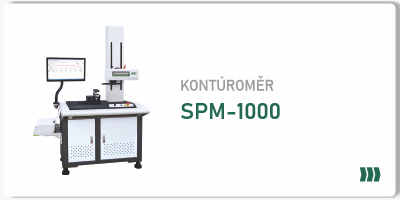

Kontúromer SPM-1000 so zabudovaným ovládacím panelom detailne skenuje profil a meria vzdialenosti predmetu. Jednotlivé namerané časti automaticky spája do jednej súvislej kontúry. Disponuje meracou silou 6,86 – 9,8 mN. Jeho horný merací uhol je 72° a dolný merací uhol 87°. Má kompenzáciu snímacieho hrotu / sondy a neohybný snímač Z. Stacionárny kontúromer sa dodáva ako kompletné pracovisko aj s etalónmi pre kvalifikáciu a validáciu merania, sínusovým zverákom a krížovým stolíkom, vrátane počítača, softvéru a tlačiarne. Etalóny majú podobu dvoch koncových mierok, dvoch kalibračných gúľ a jedného kalibračného hriadeľa.

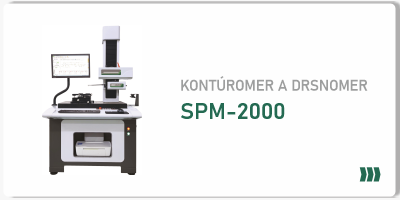

Model SPM-2000 bez klznej pätky prakticky kombinuje kontúromer s drsnomerom. Kontúromer s horným meracím uhlom 72° a dolným meracím uhlom 88° zabezpečuje precízne skenovanie profilu pomocou dlátkovej sondy. Drsnomer rozlišuje viac ako 20 parametrov drsnosti a 10 parametrov vlnitosti. Kombinovaný stacionárny prístroj sa dodáva ako kompletné pracovisko vrátane počítača, softvéru a tlačiarne. Súčasťou dodávky je aj príslušenstvo ako sínusový zverák, krížový stolík, rameno pre kontúromer a dlátková sonda pre drsnomer.

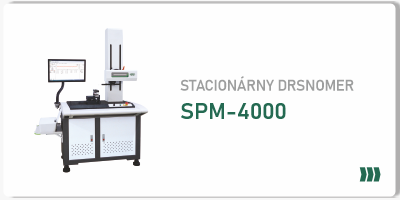

Drsnomer SPM-4000 bez klznej pätky dokáže vďaka inteligentnému softvéru, ktorým je vybavený, vyhodnocovať stovky parametrov, medzi ktoré patria parametre drsnosti, vlnitosti aj primárneho profilu. Okrem výstupu dát prostredníctvom tlačiarne umožňuje aj ich export cez USB. Drsnomer sa dodáva ako kompletné pracovisko vrátane vyhodnocovacieho softvéru, počítača a tlačiarne. Súčasťou dodávky je aj príslušenstvo, ako je sonda s diamantovým hrotom, sínusový zverák a polohovateľný krížový stolík.



insize-rozdelovac-pr



Ktorý model je pre vás ten pravý?

Nižšie sme pripravili prehľadné popisy technických špecifikácií jednotlivých modelov.



Využite jedinečnú príležitosť osobne konzultovať Vaše potreby priamo s tímom INSIZE aplikačných technikov. Príďte si osobne vyskúšať vybrané meracie prístroje. Stačí si dohodnúť termín návštevy v našom Showroome.



insize-rozdelovac-pr





Neváhajte nás kontaktovať na telefónnom čísle +421 944 367 573 alebo prostredníctvom e-mailu info@insz.sk





insize-spm-drsnomer-konturomer-stacionarni-www.insz.eu

SPM-1000   SPM-2000   SPM-4000
  Prístroj
  Rozmer celého prístroja 1200x700x1780 mm   1400x850x1780 mm   1200x700x1780 mm
  Hmotnosť 320 kg   320 kg   320 kg
  Klzná pätka nie   nie   nie
  Meranie
  Rozsah merania osí X a Z Os X: 0 ~ 140 mm | Os Z: ± 20 mm   Os X: 0 ~ 140 mm | Os Z: 0 ~ 50 mm   Os X: 0 ~ 100 mm | Os Z: ± 420 µm
  Rýchlosť merania do 10mm/s   do 15 mm/s   do 10 mm/s
  Meranie drsnosti nie   áno   áno
  Skenovanie profilu áno   áno   nie
  Výstup nameraných dát áno   áno   áno
  Detailné informácie Model SPM-1000 »   Model SPM-2000 »   Model SPM-4000 »
