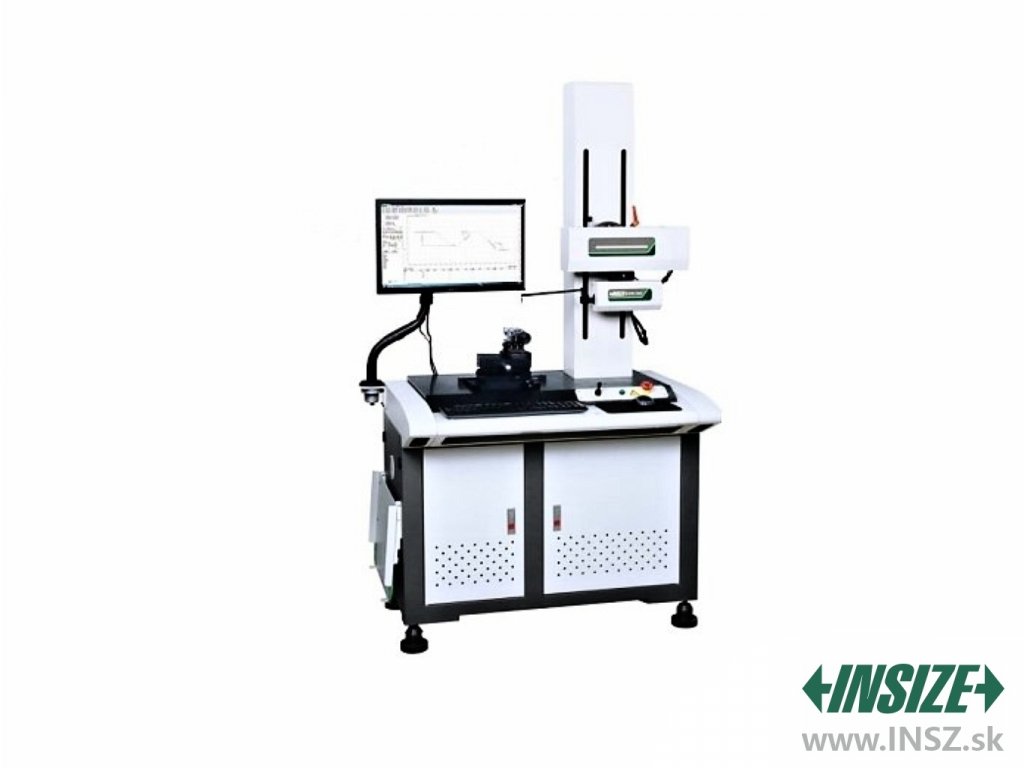

Kontúromer SPM-1000 INSIZE

Dotykový kontúromer INSIZE s bohatou výbavou vrátane softvéru na meranie vzdialeností, skenovanie profilu a kvalifikáciu, aj s výstupom dát. Rozsah merania osi X je 0 ~ 140 mm / 0,2 μm a rozsah merania osi Z je -20 ~ + 20 mm / 0,05 μm.

Máme u nás na sklade
Kód: SPM-1000
Značka: INSIZE
38 461,50 € 46 538,40 € vrátane DPH
Kategória: Na dopyt
Obj. číslo: SPM-1000
  • Dotykový konturoměr / profilomer je dodávaný s meracím softvérom pre meranie vzdialeností, skenovanie a kvalifikácie
  • Výstup dát vo formátoch .txt, .csv, .dxf a ďalších
  • Kompenzácia snímacieho hrotu pre čo najpresnejší záznam kontúry
  • Neohybný snímač osi ​​Z zaisťuje stabilný prítlak hrotu bez ohľadu na jeho polohu
  • Maximálny uhol, pod ktorým hrot meria smerom hore je 72 °, dolu je potom 87 °
  • Krížový stolík, zverák, rameno, univerzálny dlátkový hrot (výška 32 mm) a počítač s displayom sú súčasťou
  • Pákový pomer 1: 2,2
  • Zabudovaný ovládací panel
  • Etalóny pre kvalifikáciu a validáciu merania ako sú koncové mierky, kalibračné guľe a hriadeľky
  • Spájanie jednotlivých meraných častí do jednej kontúry


Technická špecifikácia

Os X

  • Rozsah merania
    • 140 mm
  • Rozlíšenie osi
    • 0,2 mikrometrov
  • Priamosť
    • 0,8 mikrometrov / 100 mm
  • Rýchlosť pojazdu
    • 0,1-10 mm / s

Os Z

  • Rozsah merania
    • -20 ~ + 20 mm
  • Rozlíšenie osi
    • 0,05 mikrometrov
  • Rýchlosť pojazdu
    • (0,5-10) mm / s
  • Dĺžka pojazdu
    • 430 mm


Lineárna presnosť

  • +/- (1,5 + │0,2H) mikrometrov

Maximálna uhlová odchýlka

  • +/- 2 '

Presnosť merania oblúkov

  • +/- (2 + R / 8) mikrometrov


Polomer špičky hrotu

  • 25 mikrometrov


Smer pojazdu

  • Dozadu

Meracia sila

  • 6,86~9,8 mN

Meracie jednotky

  • Mm / inch

Meracie uhol

  • 72 ° nahor
  • 87 ° nadol

Pojazd

  • Motorizovaný

Rozmery (DxŠxV)

  • 1200x700x1780 mm

Zdroj

  • 220 + -5% V, 50 Hz

Hmotnosť

  • 320 kg

Obsah dodávky

  • Contracer - Surface profile measuring machine SPM-1000 INSIZE
  • Štandardný hrot a rameno
  • Koncové mierky 2ks
  • Kalibračnej guľe 2ks
  • Kalibračná hriadeľ 1ks
  • Krížový stolík
  • Zverák
  • Počítač so softvérom
  • Tlačiareň
  • Nástroje pre základnú údržbu

Voliteľné príslušenstvo

  • Dlátkový hrot, výška 48 mm, uhol 17 ° (SPM-1000-T02)
  • Dlátkový hrot, výška 68 mm, uhol 17 ° (SPM-1000-T03)
  • Kužeľový hrot, výška 32 mm, uhol 20 ° (SPM-1000-Z01)
  • Kužeľový hrot, výška 48 mm, uhol 20 ° (SPM-1000-Z02)
  • Kužeľový hrot, výška 68 mm, uhol 20 ° (SPM-1000-Z03)
  • Guľôčkový hrot, výška 32 mm, ø 2 mm (SPM-1000-R01)
  • Guľôčkový hrot, výška 48 mm, ø 2 mm (SPM-1000-R02)
  • Guľôčkový hrot, výška 68 mm, ø 2 mm (SPM-1000-R03)
  • Rameno na meranie >ø8 mm, vrátane hrotu (SPM-1000-SBP)
  • Priečne rameno pre radiálne meranie obrysov (SPM-1000-LP)
