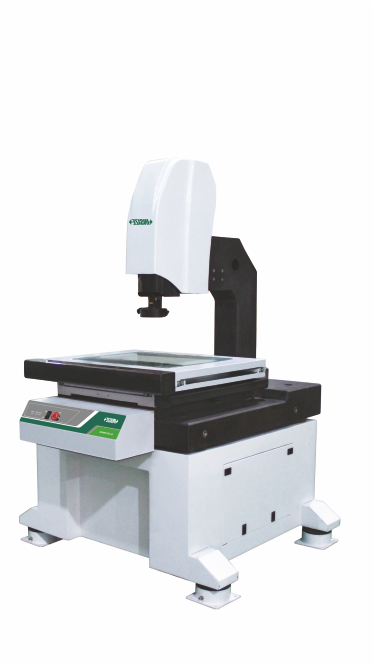

Stredné CNC optické meracie prístroje série ISD-V500
CNC optické meracie prístroje INSIZE série ISD-V500 sa radia k stacionárnym prístrojom strednej veľkosti s praktickým CNC ovládaním. Disponujú objektívom so zabudovaným koaxiálnym svetlom a programovateľným LED kruhovým osvetlením, ktoré je umiestnené pod sklenenou časťou meracej plochy.
Kamerové meracie prístroje ISD-V500 dokážu zmerať dĺžky, šírky aj priemery požadovaných objektov s maximálnou výškou 200 mm a maximálnou hmotnosťou 30 kg. Automaticky zaostrujú na meraný predmet, detegujú jeho profil a hrany, skenujú kontúry a určujú súradnicové body spoločne s uhlami medzi dvoma líniami objektu. Namerané hodnoty je možné ľahko exportovať do programu CAD, Excel či Word a následne s nimi pohodlne pracovať.
Stredne veľké CNC optické meracie prístroje série ISD-V500 sa dodávajú ako kompletné pracovisko vrátane počítača a profesionálneho softvéru.
| ISD-V500N | ISD-V500HN | ||
| Prístroj | |||
| Osvetlenie | povrchu | s koaxiálnym svetlom, LED svetlo | s koaxiálnym svetlom, LED svetlo |
| obrysu | LED svetlo | LED svetlo | |
| Rozmer celého prístroja | 1270x1200x1870 mm | 1270x1200x2070 mm | |
| Celkový rozmer meracej plochy | 786x636 mm | 786x636 mm | |
| Rozmer sklenenej plochy | 570x470 mm | 570x470 mm | |
| Objektív | s koaxiálnym osvětlením | s koaxiálnym osvětlením | |
| Hmotnosť | 870 kg | 900 kg | |
| Meranie | |||
| Rozsah merania | 470x370x200 mm | 470x370x400 mm | |
| Rozlíšenie osí XYZ | 0,5 µm | 0,5 µm | |
| Zoom | 0,7x - 4,5x | 0,7x - 4,5x | |
| Max. výška meraného predmetu | 200 mm | 400 mm | |
| Max. hmotnosť meraného predmetu | 30 kg | 30 kg | |
| Detailné informácie | Model ISD-V500N » | Model ISD-V500HN » | |
Využite jedinečnú príležitosť osobne konzultovať Vaše potreby priamo s tímom INSIZE aplikačných technikov.
Neváhajte nás kontaktovať na telefónnom čísle +421 944 367 573 alebo prostredníctvom e-mailu info@insz.sk
