Profilprojektor INSIZE ISP-A1000E

Profilprojektor ISP-A1000E od INSIZE s detektorom hrán, 10X zväčšením o presnosti ±0,08%. Priemer sklenené matnice je 300 mm a je otočná o 360 °. S možnosťou výstupu dát cez RS232C a USB, vrátane softvéru.


Máme u nás na sklade
Kód: ISP-A1000E
Značka: INSIZE
38 461,50 € 46 538,40 € vrátane DPH
Kategória: Na dopyt
Obj. číslo: ISP-A1000E
  • Vrátane detektora hrán
  • Display s intuitívnym ovládaním
  • Všetky dáta môžu byť odoslaná do Excelu a CAD cez USB
  • Možnosť dávkového merania

Technická špecifikácia

Zväčšenie

  • 10X (voliteľne 20X, 50X, 100X)

Zorné pole

  • Ø 30 mm (voliteľne 15 mm, 6 mm, 3 mm)

Pracovná vzdialenosť

  • 77,7 mm (voliteľne 44,3 mm, 38,4 mm, 25,3 mm)

Maximálna výška meraného predmetu

  • 90 mm

Presnosť zväčšenie

  • + -0,08%

Obraz

  • Zdanlivý (virtuálne)

Sklenená matnice / obrazovka projektoru

  • Priemer: Ø 300 mm
  • Rozsah otočenia: 0°~360°
  • Rozlíšenie: 1" alebo 0,01°
  • Referenčnej čiary: Nitkový kríž

Stolík

  • Rozmery kovového stolíka
    • 340x152 mm
  • Rozmery sklenené plochy
    • 196x96 mm
  • X-Y posun stolíka
    • Rozsah: 150x50 mm
    • Rozlíšenie: 0,5 µm
    • Presnosť (L je dĺžka v mm): (4 + L / 25) µm
  • Z posun (ostrenie)
    • 90 mm
  • Max zaťaženie
    • 4 kg

Osvetlenie

  • Obrysu
    • 24V / 150W halogénová lampa s nastaviteľným jasom
  • Povrchu
    • 24V / 150W halogénová lampa

Meracie jednotka

  • Zobrazenie
    • X-Y posun, otočný display
  • Výstup
    • RS252C a USB (výstup dát do Excel a CAD)
  • Funkcia
    • Meranie pozície bodu
    • Meranie pozície prímky
    • Meranie stredu kružnice s tromi bodmi
    • Meranie vzdialenosti medzi dvoma objektmi
    • Meranie uhla medzi dvoma líniami alebo štyrmi bodmi
    • Posun súradníc
    • Automatické meranie objektu podľa zvoleného bodu
  • Ďalšie funkcie
    • Dávkové meranie

Hmotnosť

  • 135 kg

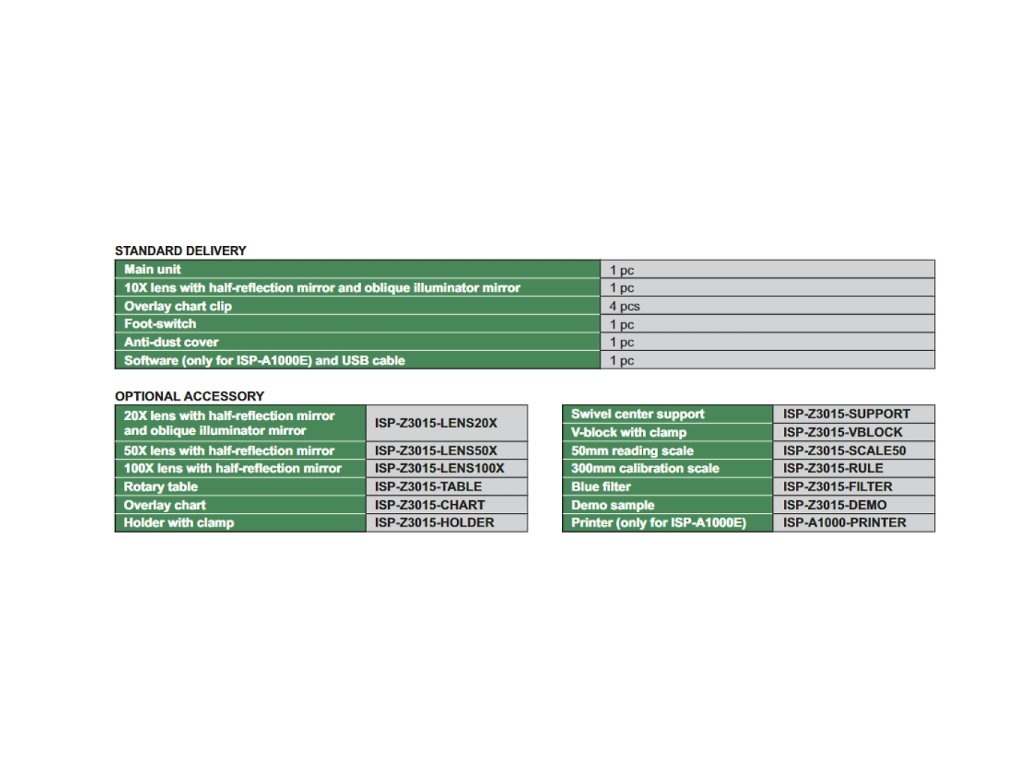

Štandardné balenie

  • Profilprojektor INSIZE ISP-A1000E
  • 10X objektív s poloreflexním zrkadlom a zrkadlom s šikmým osvetlením
  • Klipsy na uchytenie fólie na matnici
  • Nožný spínač
  • Protiprachový kryt
  • Softvér a USB kábel

Voliteľné príslušenstvo

  • 20X objektív s poloreflexním zrkadlom a zrkadlom s šikmým osvetlením (ISP-Z3015-LENS20X)
  • 50X objektív s poloreflexním zrkadlom (ISP-Z3015-LENS50X)
  • 100X objektív s poloreflexním zrkadlom (ISP-Z3015-LENS100X)
  • Otočný stôl (ISP-Z3015-TABLE)
  • Priesvitné šablóny so stupnicami (ISP-Z3015-CHART)
  • Držiak so svorkou (ISP-Z3015-HOLDER)
  • Otočná stredová podpora (ISP-Z3015-SUPPORT)
  • Prípravok s upnutím na hroty (ISP-Z3015-VBLOCK)
  • 50 mm čítací pravítko (ISP-Z3015-SCALE50)
  • 300 mm kontrolné pravítko (ISP-Z3015-RULE)
  • Modrý filter (ISP-Z3015-FILTER)
  • Demonštračný dielec (ISP-Z3015-DEMO)
  • Tlačiareň (ISP-A1000-PRINTER)





+ Servisný balík potrebných služieb *

» odborná inštalácia
» kompletné nastavenie, optimalizácia a uvedenie do prevádzky
» zaškolenie obsluhy

* Ceny za služby nie sú zahrnuté v cene prístroja. Pre presnú cenu služieb nás kontaktujte.
