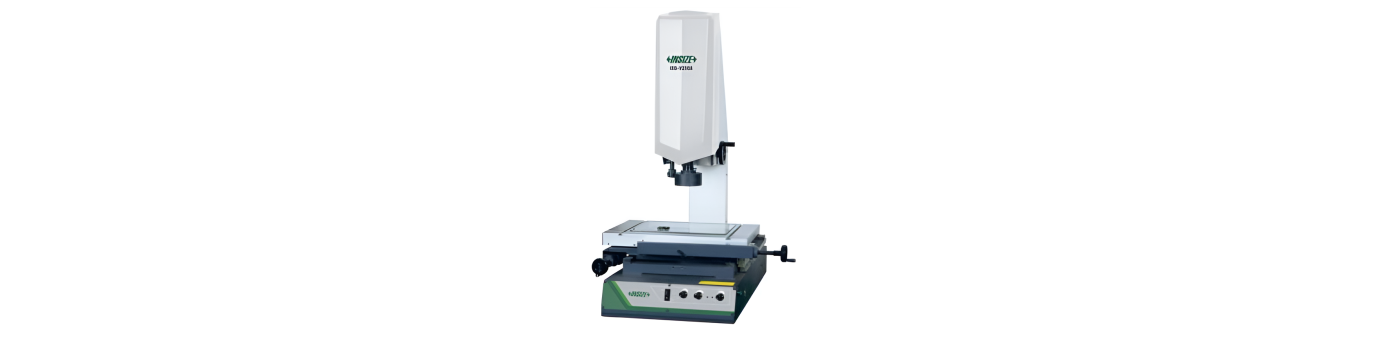

Manuálne optické meracie prístroje série ISD-V-ACL



Ručne ovládané optické meracie prístroje INSIZE série ISD-V-ACL sa od optických meracích prístrojov základnej série ISD-V-A líšia zabudovaným koaxiálnym osvetlením objektívu. Okrem koaxiálneho osvetlenia však disponujú aj nastaviteľným LED svetlom.

Každý model série ISD-V-ACL má farebnú kameru so snímačom CCD veľkosti 1/3“. Prístroje určujú zaostrovaciu vzdialenosť od objektu, skenujú jeho kontúry a spoľahlivo detekujú jeho profil a hrany. Sú vybavené funkciou merania dĺžky a šírky predmetu, dĺžky otvorenej a uzavretej krivky, priemeru a plochy kruhu, ale aj stredu súradníc. Namerané dáta je možné následne exportovať do Excelu, Wordu alebo CAD programu.

Manuálne optické meracie prístroje s koaxiálnym svetlom série ISD-V-ACL sa dodávajú vrátane počítača, softvéru v češtine a kalibračného skla s grafom.





		ISD-V150ACL	ISD-V250ACL	ISD-V300ACL	ISD-V400ACL
Prístroj
Rozmer celého prístroja		560x540x850 mm	760x600x900 mm	760x600x900 mm	970x670x940 mm
Celkový rozmer meracej plochy		354x228 mm	450x280 mm	500x330 mm	606x466 mm
Rozmer sklenenej plochy		210x160 mm	306x196 mm	350x250 mm	450x350 mm
Osvetlenie	povrchu	koaxiálne osvetlenie	koaxiálne osvetlenie	koaxiálne osvetlenie	koaxiální osvetlenie
	obrysu	LED osvetlenie	LED osvetlenie	LED osvetlenie	LED osvetlenie
Hmotnosť		100 kg	120 kg	140 kg	240 kg
Meranie
Rozsah merania		150x100x150 mm	250x150x150 mm	300x200x150 mm	400x300x150 mm
Rozlíšenie osí XYZ		0,5 µm	0,5 µm	0,5 µm	0,5 µm
Max. výška meraného predmetu		150 mm	150 mm	150 mm	150 mm
Max. hmotnosť meraného predmetu		20 kg	20 kg	20 kg	20 kg
Detailné informácie		Model ISD-V150ACL »	Model ISD-V250ACL »	Model ISD-V300ACL »	Model ISD-V400ACL »
