Optický merací prístroj Vision s koaxiálnym svetlom INSIZE ISD-V150ACL

Profesionálny merací prístroj INSIZE s koaxiálnym svetlom, so zväčšením 33x ~ 195x, osi X = 150 mm, Y = 100 mm, Z = 200 mm, celková plocha 354x228 mm, sklenená plocha 210x160 mm, softvér a počítač.

Môžeme doručiť do:
16.4.2024
Na centrálnom sklade u výrobcu
Kód: ISD-V150ACL
Značka: INSIZE
38 461,50 € 46 153,80 € vrátane DPH
Kategória: Na dopyt
Obj. číslo: ISD-V150ACL
  • S objektívom osadeným koaxiálnym svetlom
  • Ručne ovládaný kamerový mikroskop so zväčšením 33x ~ 195x
  • Súčasťou je počítač a profesionálny softvér


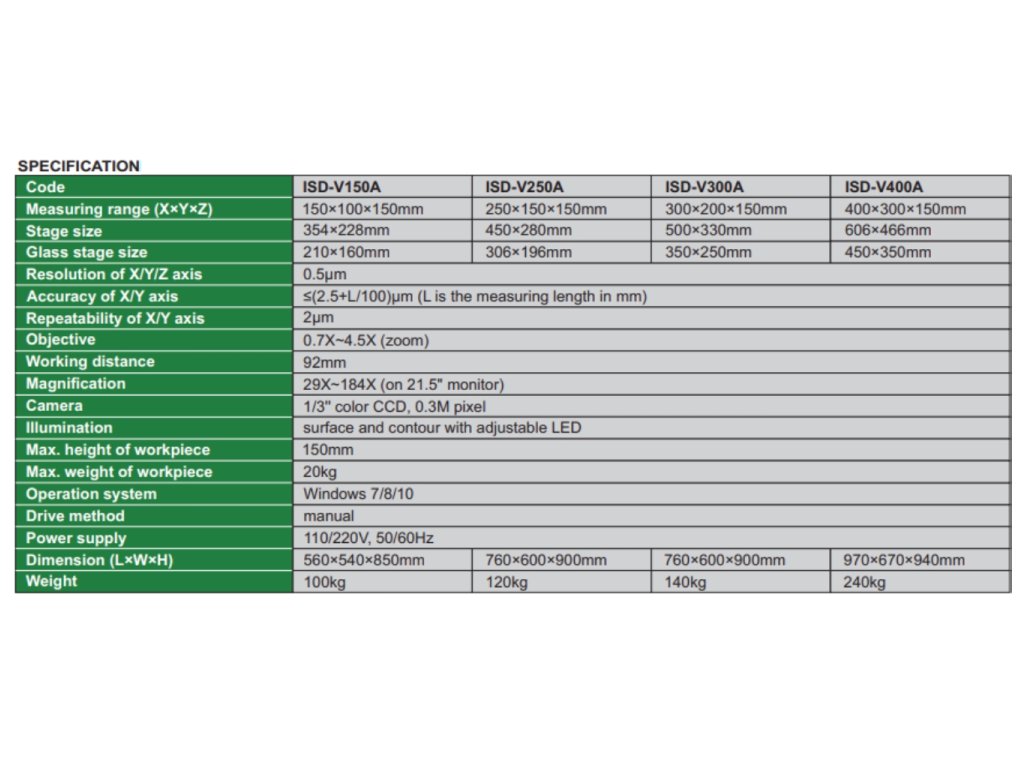

Technická špecifikácia

Osi

  • X = 150 mm
  • Y = 100 mm
  • Z = 200 mm

Celková plocha

  • 354 x 228 mm

Sklenená plocha

  • 210 x 160 mm

Rozlíšenie osí XYZ

  • 0,5 mikrometrov

Presnosť osí XY

  • ≤ (2,5 + L / 100) mikrometrov (L je meraná dĺžka v mm)

Opakovateľnosť

  • 2 mikrometre

Objektív

  • 0,7x ~ 4,5x (zoom)

Pracovná vzdialenosť

  • 92 mm

Zväčšenie

  • 33X ~ 195x (na 19 "monitore)

Kamera

  • 1/3 "farebná CCD, 0,3 M pixel

Osvetlenie

  • nastaviteľné LED osvetlenie povrchu i obrysu
  • objektív s koaxiálnym svetlom

Max. výška meraného predmetu

  • 160 mm

Max. hmotnosť meraného predmetu

  • 20 kg

Ovládanie

  • manuálne

Zdroj

  • 110/220 V, 50 / 60Hz

Váha a rozmery (DxŠxV)

  • 100 kg, 560 x 540 x 850 mm

Merací softvér v českej aj anglickej lokalizácii

Operačný systém

  • Windows 7/8/10

Software_Vision_MBCALIBR_INSIZE

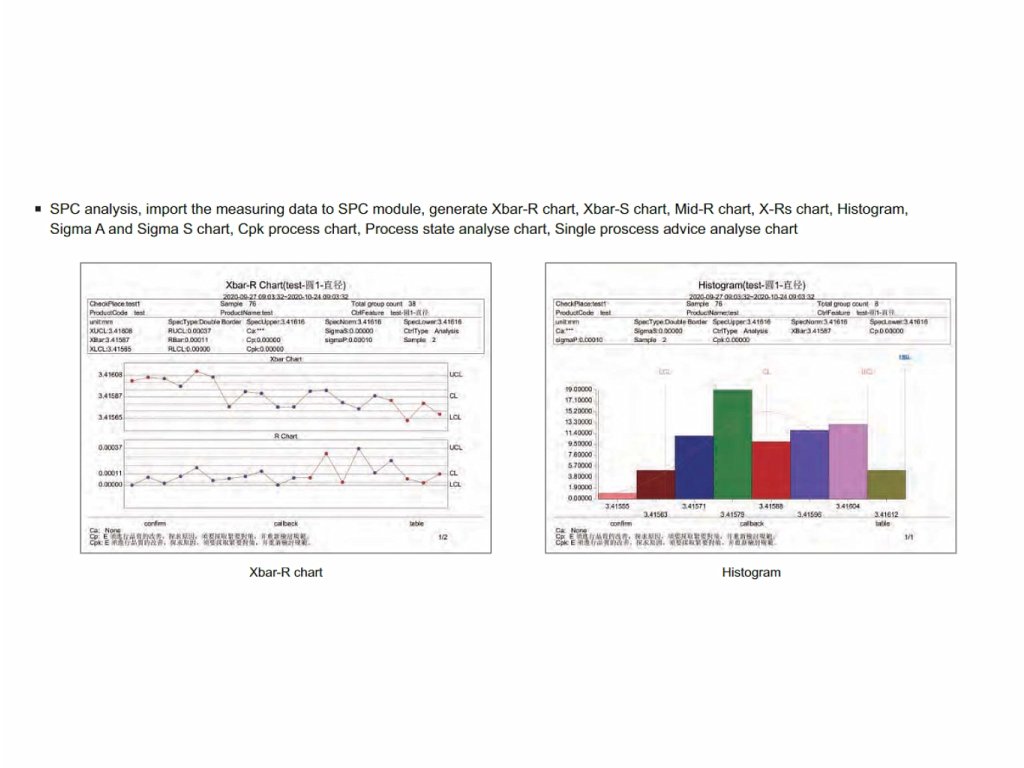

Merací systém v českom aj anglickom jazyku pre operačný systém Windows 7/10 s funkciami ako je asistent ostrenia a ovládania pomocného svetla. Ponúka viac metód merania obrazu: inteligentná automatická detekcia hran, výber bodov oblasti a výber bodov z viacerých častí; pomocou myši, susedných bodov, pomocou nitkového kríža, zväčšenie bodov, porovnávací výber, výber pomocou sondy, bod hrany a obrysu. Podporuje skenovanie, navigáciu po obraze, užívateľské nastavenia, kalibráciu pixelov a ďalšie funkcie. Meranie obrazom a sondou je možné synchronizovať. Dáta je možné exportovať do Excelu a Wordu; SPC a meracie prvky je možné exportovať do formátu .dxf.

Základné funkcie a vlastnosti

Funkcia/Snímanie

  • Základné prvky: kružnica, priamka, rádius, rovina, valec, kužeľ atď.
  • Pokročilejšie geometrické funkcie: tolerancia polohy, rovinnosť, priamosť, sústrednosť atď.

Automatická detekcia hrán a profilu

  • VISION automaticky deteguje hrany, následne automatizovane vyhodnotí daný rozmer bez prípadnej chyby obsluhy

Tvorba meracích programov

  • K snímaniu jednotlivých programových krokov (priamka, kružnica, vzdialenosť...) dochádza postupne metódou „ukáž a opakuj”. Program je možné spustiť v poloautomatickom režime. Obsluha pomocou kľučiek vykonáva posuv stroja, detekcia hrán je automatická.

Meranie rozmerov

Software_FCE_Vision_MBCALIBR_INSIZE

Geometrické meranie

Software_FCE2_Vision_MBCALIBR_INSIZE

Metódy merania a konštrukcie prvkov

Konštrukcia_prvku_Vision_MBCALIBR_INSIZE

Export dát do CAD, EXCEL a WORD

Export_dat_Vision_MBCALIBR_INSIZE

Skenovanie hrán

Skenovani_hran_Vision_MBCALIBR_INSIZE

Skenovanie obrysu

Sken_obrysu_Vision_MBCALIBR_INSIZE

Skenovanie profilu

 Skenovani_profilu_Vision_MBCALIBR_INSIZE

CAD merania

  • Po importe dát z CAD, nastavení dátumu a ustanovení súradnicového systému
    softvér automaticky meria

CAD_Vision_MBCALIBR_INSIZE

CAD porovnávanie

  • Po importe dát z CAD a nastavení dáta je možné porovnať reálny obraz dielu s CAD výkresom

CAD_porovnavani_Vision_MBCALIBR_INSIZE

Výpis funkcií a vlastností

  • Vyhodnotí súradnice alebo polohu jednotlivých prvkov a potom môžete vzdialenosti ľubovoľne kombinovať
  • Meranie dĺžky, priamosti, uhla a počiatočných bodov čiary
  • Meria súradnice stredu, priemeru, polomeru, kruhovitosti kružníc - vrátane grafického výstupu
  • Meria vzdialenosť medzi dvoma prvkami
  • Meranie priemeru, polomeru, uhla, kruhovitosti polomeru
  • Meria uhol v danej sústave prvkov
  • Vyhodnocuje geometrické veličiny ako sú: sústrednosť, súosovosť, symetria, poloha, kolmosť, rovnobežnosť atď.
  • Softvér ponúka automatickú a manuálnu detekciu hrán
  • Každý prvok programu (čiara, kružnica, polomer,...) môže mať vlastné nastavenie svetla, čím sa zabezpečia ideálne podmienky pre automatické spustenie meracieho programu
  • Export údajov do CSV, Excel, Word, CAD
  • Výpočtové funkcie môžu byť začlenené do programu
  • Možnosť vytvárať makrá na zrýchlené programovanie

Štandardná dodávka obsahuje

  • Optický merací prístroj Vision INSIZE ISD-V150ACL
  • Počítač
  • Softvér
  • Kalibračné sklo s grafom
  • Nožný spínač
  • Protiprachový kryt

Ďalšie príslušenstvo

  • 0,5x pomocný objektív ISD-V-OB05X
  • 2x pomocný objektív ISD-V-OB2X
  • Dotykový set ISD-V-PROBE

+ Servisný balík potrebných služieb *

» odborná inštalácia
» kompletné nastavenie, optimalizácia a uvedenie do prevádzky
» zaškolenie obsluhy

* Ceny za služby nie sú zahrnuté v cene prístroja. Pre presnú cenu služieb nás kontaktujte.
