Medzný valčekový kaliber 2-17 mm, typ A INSIZE 4124
Obojstranný medzný valčekový kaliber INSIZE s toleranciou H7, typu A, s možnosťou výberu priemeru 2 mm až 17 mm.
| Kategória: | Valčekové kalibre - tŕne |
|---|---|
| Séria: | 4124 |
Medzný valčekový kaliber: 2H7, Priemer: 2 mm
Máme u nás na sklade
(4 ks)
| 4124-2
21,80 €
26,81 €
vrátane DPH
Medzný valčekový kaliber: 3H7, Priemer: 3 mm
Máme u nás na sklade
(1 ks)
| 4124-3
21,70 €
26,69 €
vrátane DPH
Medzný valčekový kaliber: 4H7, Priemer: 4 mm
Máme u nás na sklade
(4 ks)
| 4124-4
19 €
23,37 €
vrátane DPH
Medzný valčekový kaliber: 5H7, Priemer: 5 mm
Máme u nás na sklade
(2 ks)
| 4124-5
18,90 €
23,25 €
vrátane DPH
Medzný valčekový kaliber: 6H7, Priemer: 6 mm
Máme u nás na sklade
(4 ks)
| 4124-6
18,70 €
23 €
vrátane DPH
Medzný valčekový kaliber: 7H7, Priemer: 7 mm
Máme u nás na sklade
(4 ks)
| 4124-7
19,30 €
23,74 €
vrátane DPH
Medzný valčekový kaliber: 8H7, Priemer: 8 mm
Máme u nás na sklade
(4 ks)
| 4124-8
19,30 €
23,74 €
vrátane DPH
Medzný valčekový kaliber: 9H7, Priemer: 9 mm
Máme u nás na sklade
(1 ks)
| 4124-9
19,30 €
23,74 €
vrátane DPH
Medzný valčekový kaliber: 10H7, Priemer: 10 mm
Máme u nás na sklade
(2 ks)
| 4124-10
19,70 €
24,23 €
vrátane DPH
Medzný valčekový kaliber: 11H7, Priemer: 11 mm
Máme u nás na sklade
(1 ks)
| 4124-11
19,70 €
24,23 €
vrátane DPH
Medzný valčekový kaliber: 12H7, Priemer: 12 mm
Máme u nás na sklade
(4 ks)
| 4124-12
19,70 €
24,23 €
vrátane DPH
Medzný valčekový kaliber: 13H7, Priemer: 13 mm
Máme u nás na sklade
(1 ks)
| 4124-13
19,70 €
24,23 €
vrátane DPH
Medzný valčekový kaliber: 14H7, Priemer: 14 mm
Máme u nás na sklade
(1 ks)
| 4124-14
19,80 €
24,35 €
vrátane DPH
Medzný valčekový kaliber: 15H7, Priemer: 15 mm
Máme u nás na sklade
(1 ks)
| 4124-15
23,30 €
28,66 €
vrátane DPH
Medzný valčekový kaliber: 16H7, Priemer: 16 mm
Máme u nás na sklade
(3 ks)
| 4124-16
23 €
28,29 €
vrátane DPH
Medzný valčekový kaliber: 17H7, Priemer: 17 mm
Máme u nás na sklade
(1 ks)
| 4124-17
23 €
28,29 €
vrátane DPH
- Obojstranný medzný valčekový kaliber (GO a NOGO)
- Podľa normy DIN7150-2
Typ
- A
Tolerancia
- H7

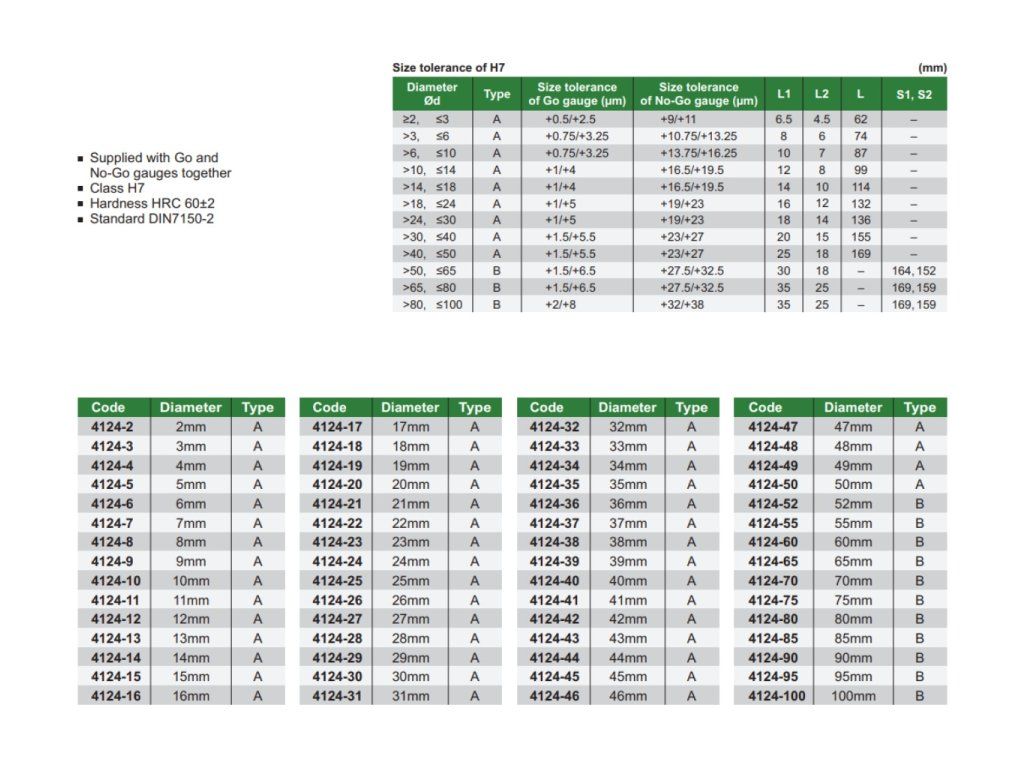

| Produkt | Priemer | Tolerancie veľkosti GO | Tolerancie veľkosti NOGO | L1 | L2 | L |
| 4124-2 | 2 mm | +0,5 / +2,5 µm | +9 / +11 µm | 6,5 mm | 4,5 mm | 62 mm |
| 4124-3 | 3 mm | +0,5 / +2,5 µm | +9 / +11 µm | 6,5 mm | 4,5 mm | 62 mm |
| 4124-4 | 4 mm | +0,75 / +3,25 µm | +10,75 / +13,25 µm | 8 mm | 6 mm | 74 mm |
| 4124-5 | 5 mm | +0,75 / +3,25 µm | +10,75 / +13,25 µm | 8 mm | 6 mm | 74 mm |
| 4124-6 | 6 mm | +0,75 / +3,25 µm | +10,75 / +13,25 µm | 8 mm | 6 mm | 74 mm |
| 4124-7 | 7 mm | +0,75 / +3,25 µm | +13,75 / +16,25 µm | 10 mm | 7 mm | 87 mm |
| 4124-8 | 8 mm | +0,75 / +3,25 µm | +13,75 / +16,25 µm | 10 mm | 7 mm | 87 mm |
| 4124-9 | 9 mm | +0,75 / +3,25 µm | +13,75 / +16,25 µm | 10 mm | 7 mm | 87 mm |
| 4124-10 | 10 mm | +0,75 / +3,25 µm | +13,75 / +16,25 µm | 10 mm | 7 mm | 87 mm |
| 4124-11 | 11 mm | +1 / +4 µm | +16,5 / +19,5 µm | 12 mm | 8 mm | 99 mm |
| 4124-12 | 12 mm | +1 / +4 µm | +16,5 / +19,5 µm | 12 mm | 8 mm | 99 mm |
| 4124-13 | 13 mm | +1 / +4 µm | +16,5 / +19,5 µm | 12 mm | 8 mm | 99 mm |
| 4124-14 | 14 mm | +1 / +4 µm | +16,5 / +19,5 µm | 12 mm | 8 mm | 99 mm |
| 4124-15 | 15 mm | +1 / +4 µm | +16,5 / +19,5 µm | 14 mm | 10 mm | 114 mm |
| 4124-16 | 16 mm | +1 / +4 µm | +16,5 / +19,5 µm | 14 mm | 10 mm | 114 mm |
| 4124-17 | 17 mm | +1 / +4 µm | +16,5 / +19,5 µm | 14 mm | 10 mm | 114 mm |
*7/26
Akreditovaná kalibrácia: valčekový/plochý kaliber obojstranný do 500 mm
Termín kalibrácie je 1 týždeň
