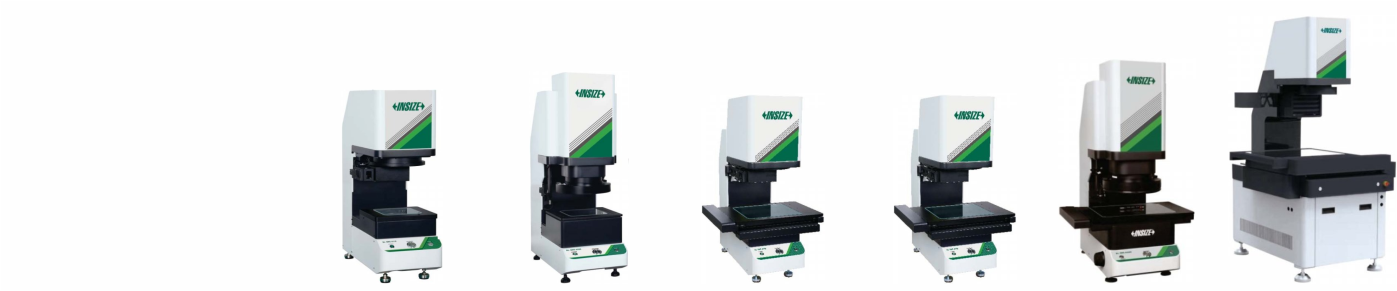

Rýchle optické meracie prístroje série QMS



Optické meracie prístroje INSIZE série QMS Vás ohromia svojou rýchlosťou a presnosťou. Každý model série disponuje funkciou automatizovaného merania, ktoré umožňuje automatické zaostrenie a následné meranie jedného predmetu v rámci jedného zorného poľa, a to v intervale do necelých dvoch sekúnd.

Prístroje dokážu zmerať dĺžky aj uhly vybraných objektov a navyše detegujú a merajú slepé či priechodné diery. Namerané hodnoty automaticky ukladajú a vyhodnocujú dobré a nepodarkové kusy. Vďaka zabudovanému telecentrickému osvetleniu zachytávajú paralelný 2D obraz predmetu, ktorý nie je skreslený perspektívou. Všetky modely sú vhodné aj na meranie lesklých predmetov. Prístroje série QMS sa dodávajú vrátane počítača a softvéru.

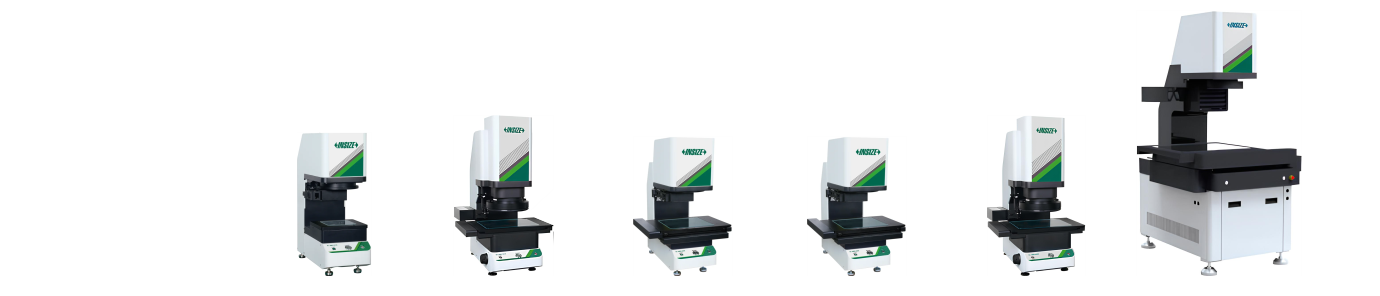

	QMS-A110	QMS-A200	QMS-A220	QMS-A315	QMS-A320	QMS-A450
Prístroj
Prevedenie	s pevným stolom	s pevným stolom	s posuvným stolom	s posuvným stolom	s posuvným stolom	s posuvným stolom
Rozmer celého prístroja	560x234x685 mm	638x336x885 mm	532x480x766 mm	532x497x766 mm	669x510x883 mm	1060x824x1818 mm
Rozmer sklenenej plochy	150x150 mm	175x175 mm	249x229 mm	318x268 mm	318x268 mm	520x450 mm
Optická sústava	telecentrická	bi-telecentrická	bi-telecentrická	bi-telecentrická	bi-telecentrická	bi-telecentrická
Hmotnosť	45 kg	60 kg	50 kg	60 kg	68 kg	800 kg
Meranie
Rozsah merania	98x78 mm	148x108 mm    48x33 mm	200x200 mm   130x130 mm	300x200 mm  230x130 mm	300x200 mm  230x130 mm	500x400 mm  430x350 mm
Presnosť merania	± 3 µm	± 5 µm | ± 2 µm	± 3 µm | ± 1 µm	± 3 µm | ± 1 µm	± 5 µm | ± 2 µm	± 3 µm | ± 1 µm
Rýchlosť merania	< 2 s	< 2 s	< 2 s	< 2 s	< 2 s	< 2 s
Typ merania	2D meranie	2D meranie	2D meranie	2D meranie	2D meranie	2D meranie
Max. hmotnosť   meraného predmetu	5 kg	5 kg	5 kg	5 kg	5 kg	25 kg
Detailné informácie	Model QMS-A110 »	Model QMS-A200 »	Model QMS-A220 »	Model QMS-A315 »	Model QMS-A320 »	Model QMS-A450 »
