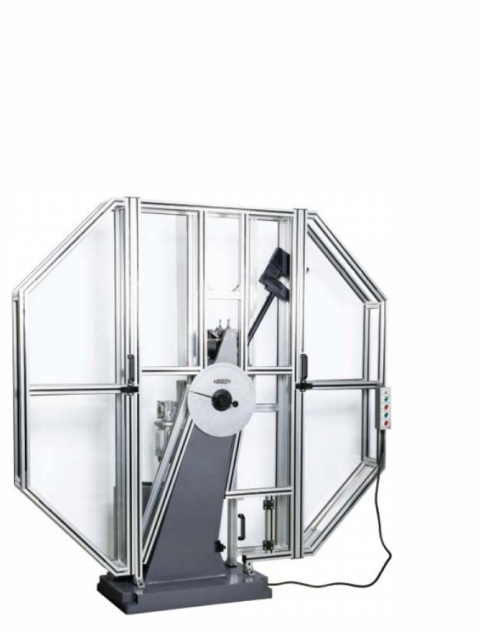

Nárazové testovacie stroje série ITM-S
Poloautomatické nárazové testovacie stroje ITM-S s kyvadlom slúžia na testovanie odolnosti kovových materiálov proti nárazu pri dynamickom zaťažení so schopnosťou vykonávať nárazové skúšky kovov vo veľkom množstve a nepretržite. Nárazové čepele kyvadiel sú vyrobené z legovanej ocele, ktorá spadá do triedy tvrdosti HRC60.
Testovacie stroje majú vysoko presné ložiská s nízkym trením a PLC regulátor so vstavaným programom korekcie energetických strát. Namerané dáta je možné uložiť do Excelu. Prístroje zodpovedajú norme ISO148 a dodávajú sa ako kompletné pracoviská vrátane počítača, softvéru i tlačiarne.
ITM-S150J | ITM-S300J | ITM-S450J | ITM-S600J | ITM-S750J | |
Prístroj | |||||
Výkon | 400 W | 400 W | 1500 W | 1500 W | 1500 W |
Vzdialenosť medzi stredom hriadeľa kyvadla a stredom vzorky |
750 mm | 750 mm | 750 mm | 750 mm | 750 mm |
Rozmer celého prístroja | 2050x690x2015 mm | 2050x690x2015 mm | 2100x835x2200 mm | 2100x835x220 mm | 2100x835x2200 mm |
Hmotnosť | 450 kg | 450 kg | 900 kg | 900 kg | 900 kg |
Meranie | |||||
Dopadová energia | 150 J | 300 J | 450 J | 600 J | 750 J |
Rozsah | 0-150 J | 0 - 300 J | 0 - 450 J | 0 - 600 J | 0 - 750 J |
Delenie | 1 J | 2 J | 3 J | 4 J | 5 J |
Kyvadlový moment | M = 80,3848 Nm | M = 160,7695 Nm | M = 241,1543 Nm | M = 321,5390 Nm | M = 401,9238 Nm |
Prípravný uhol kyvadla | 150° | 150° | 150° | 150° | 150° |
Rýchlosť vplyvu | 11° ±1° | 11° ±1° | 11° ±1° | 11° ±1° | 11° ±1° |
Uhol nárazovej čepele | 30° ±1° | 30° ±1° | 30° ±1° | 30° ±1° | 30° ±1° |
Hrúbka nárazovej čepele | 16 mm | 16 mm | 16 mm | 16 mm | 16 mm |
Rozsah meracieho uhla | 0 - 360° | 0 - 360° | 0 - 360° | 0 - 360° | 0 - 360° |
Rozslíšenie uhla | ≤ 0,06° | ≤ 0,06° | ≤ 0,06° | ≤ 0,06° | ≤ 0,06° |
Rozmer vzorky | 10x10x55 mm | 10x10x55 mm | 10x10x55 mm | 10x10x55 mm | 10x10x55 mm |
Detailné informácie | Model ITM-S150J » | Model ITM-S300J » | Model ITM-S450J » | Model ITM-S600J » | Model ITM-S750J » |
