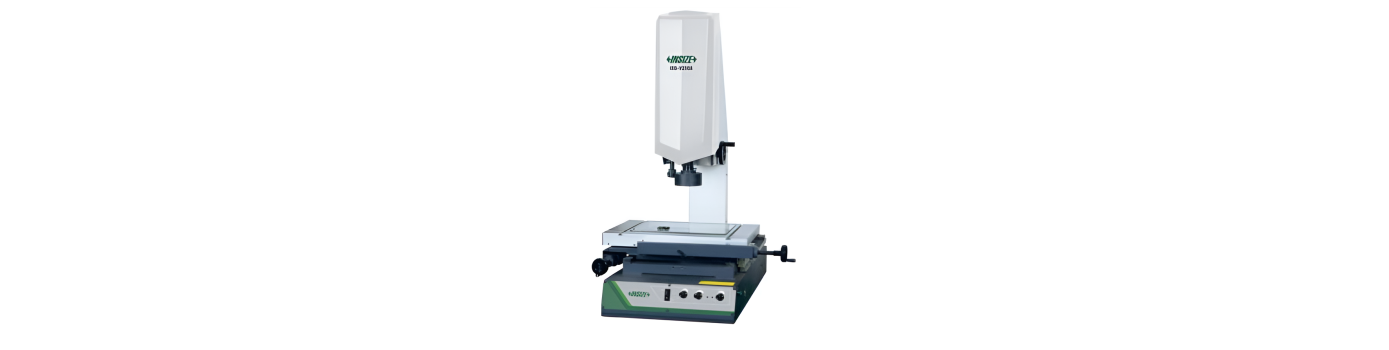

Manuálne optické meracie prístroje série ISD-V-A



Ručne ovládané optické meracie prístroje základnej série ISD-V-A so zabudovaným nastaviteľným LED osvetlením povrchu aj obrysu disponujú farebnou kamerou s CCD snímačom veľkosti 1/3“. Ich zväčšenie sa pohybuje v rozmedzí 33x až 195x. Všetky modely radu ISD-V-A merajú predmety s maximálnou výškou 200 mm a maximálnou hmotnosťou 20 kg.

Prístroje umožňujú meranie dĺžky a šírky vybraného objektu, priemeru a plochy kruhu, dĺžky otvorenej a uzavretej krivky aj stredu súradníc. Určujú zaostrovaciu vzdialenosť od objektu, detekujú hrany a skenujú kontúry. Namerané hodnoty je možné ľahko exportovať do programov Excel, Word alebo CAD programu.

Manuálne optické meracie prístroje základnej série ISD-V-A sa dodávajú vrátane počítača a softvéru v češtine a kalibračného skla s grafom.





	ISD-V150A	ISD-V250A	ISD-V300A	ISD-V400A
Prístroj
Rozmer celého   prístroja	560x540x850 mm	760x600x900 mm	760x600x900 mm	970x670x940 mm
Celkový rozmer   meracej plochy	354x228 mm	450x280 mm	500x330 mm	606x466 mm
Rozmer sklenenej   plochy	210x160 mm	306x196 mm	350x250 mm	450x350 mm
Osvetlenie	LED osvetlenie	LED osvetlenie	LED osvetlenie	LED osvetlenie
Hmotnosť	100 kg	120 kg	140 kg	240 kg
Meranie
Rozsah merania	150x100x200 mm	250x150x200 mm	300x200x200 mm	400x300x200 mm
Rozlíšenie osí XYZ	0,5 µm	0,5 µm	0,5 µm	0,5 µm
Max. výška   meraného predmetu	200 mm	200 mm	200 mm	200 mm
Max. hmotnosť   meraného predmetu	20 kg	20 kg	20 kg	20 kg
Detailné informácie	Model ISD-V150A »	Model ISD-V250A »	Model ISD-V300A »	Model ISD-V400A »
