Manuálne optické meracie prístroje série ISD-H



Ručne ovládané optické meracie prístroje INSIZE série ISD-H sú vybavené profesionálnou optikou zaisťujúcou vysoké rozlíšenie obrazu. Zväčšenie prístrojov so širokým zorným poľom sa pohybuje medzi 27,4x a 351x. Vybrané predmety s maximálnou výškou 150 mm a maximálnou hmotnosťou 20 kg sú snímané giga-bit sieťovou kamerou. Prístroje disponujú aj nastaviteľným LED osvetlením povrchu a obrysu.

Prístroje série ISD-H merajú dĺžku a šírku predmetu, priemer a plochu kruhu aj dĺžku otvorenej či uzavretej krivky. Určujú súradnicové body, detekujú hrany a skenujú kontúry. Namerané hodnoty je možné pohodlne exportovať do programov Word, Excel či CAD programu.

Manuálne optické meracie prístroje radu ISD-H sa dodávajú vrátane počítača a softvéru v češtine a kalibračného skla s grafom.



insize-rozdelovac-pr

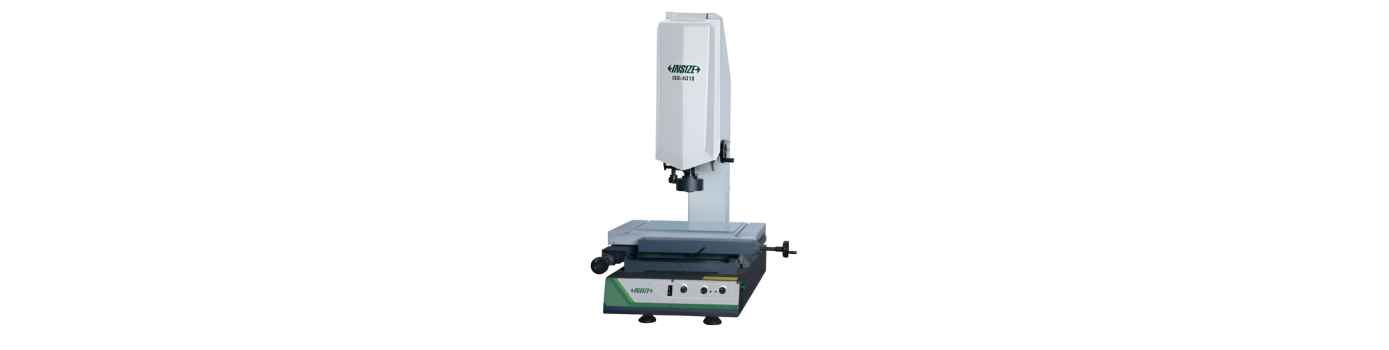

 ISD-H 2

ISD-H210   ISD-H320   ISD-H430
  Prístroj
   Osvetlenie povrchu  LED svetlo  LED svetlo LED svetlo
obrysu LED svetlo LED svetlo LED svetlo
  Rozmer celého  prístroja 540x560x850 mm   760x600x900 mm   970x670x940 mm
  Celkový rozmer meracej plochy 404x228 mm   500x330 mm   606x466 mm
  Rozmer sklenenej  plochy 260x160 mm   350x250 mm   450x350 mm
  Hmotnosť 110 kg   140 kg   240 kg
  Meranie
  Rozsah merania 200x100x150 mm   300x200x150 mm   400x300x150 mm
  Rozlíšenie osí XYZ 0,5 µm   0,5 µm   0,5 µm
  Max. výška  meraného predmetu 150 mm   150 mm   150 mm
  Max. hmotnosť  meraného predmetu 20 kg   20 kg   20 kg
  Detailné informácie Model ISD-H210 »   Model ISD-H320 »   Model ISD-H430 »
