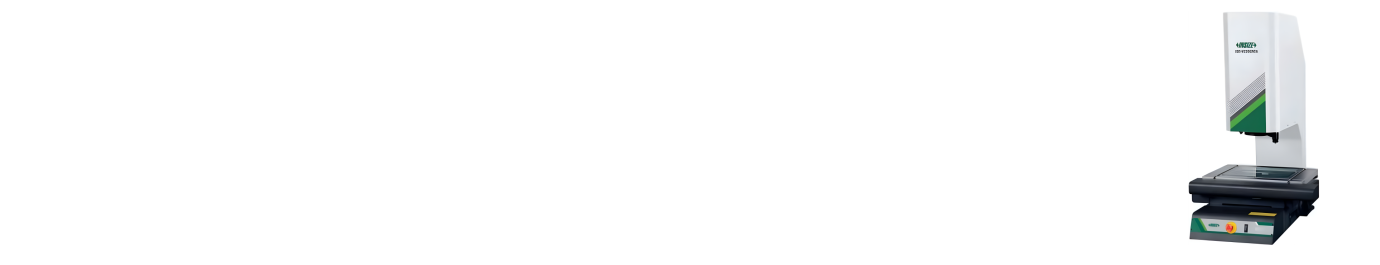

Malé CNC optické meracie prístroje série ISD-V-CNCA
Optické meracie prístroje INSIZE série ISD-V-CNCA sa vyznačujú praktickým CNC ovládaním a dostupnosťou v rôznych veľkostných prevedeniach. Kamerové CNC prístroje automaticky merajú dĺžky, šírky aj priemery vybraných predmetov, určujú ich súradnicové body, uhly medzi dvoma líniami, ale aj vzdialenosť medzi objektmi v prípade merania viacerých dielov súčasne. Každý programový prvok (linka, kružnica, rádius, ...) môže mať svoje vlastné svetelné nastavenie, a tak zaistíte ideálne podmienky pre automatický beh meracieho programu. Optické meracie prístroje ISD-V-CNCA automaticky spúšťajú meracie programy pre kompletné premeranie dielca, detegujú hrany, vyhodnocujú dielce podľa výkresovej dokumentácie.
Disponujú aj funkciou automatického približovania a kalibrovania. Namerané výsledky je možné exportovať do Excelu, Wordu aj CAD programu. Malé modely CNC optických meracích prístrojov sa z dôvodu dosiahnutia presnosti odporúčajú umiestniť na granitovú dosku, ktorú je možné položiť na laboratórny či iný pracovný stôl.
Prístroje VISION sú vybavené tromi typmi osvetlenia: horné LED prstencové osvetlenie pre plošné a smerové nasvietenie dielca, spodné - kontúrové svetlo na získanie dokonalej kontúry dielca a koaxiálne LED svetlo na nasvietenie malých, slepých, hlbokých dier a komôr.
Všetky modely série ISD-V-CNCA sa dodávajú ako kompletné pracovisko vrátane počítača, profesionálneho meracieho softvéru, inštalácie, zaškolenia obsluhy a následnej technickej podpory.
Kompletná cena už od 21 150 EUR bez DPH
| ISD-V220CNCA | ISD-V270CNCA | ISD-V370CNCA | ||
| Prístroj | ||||
| Osvetlenie | povrchu | s koaxiálnym osvetlením, LED svetlo | s koaxiálnym osvetlením, LED svetlo | s koaxiálnym osvetlením, LED svetlo |
| obrysu | LED svetlo | LED svetlo | LED svetlo | |
| Rozmer celého prístroja | 760x600x900 mm | 760x600x900 mm | 970x670x940 mm | |
| Celkový rozmer meracej plochy |
450x280 mm | 500x330 mm | 606x466 mm | |
| Rozmer sklenenej plochy | 306x196 mm | 350x250 mm | 450x350 mm | |
| Objektív | s koaxiálnym osvetlením | s koaxiálnym osvetlením | s koaxiálnym osvetlením | |
| Hmotnosť | 146 kg | 168 kg | 266 kg | |
| Meranie | ||||
| Rozsah merania | 220x120x150 mm | 270x170x150 mm | 370x270x150 mm | |
| Rozlíšenie osí XYZ | 0,5 µm | 0,5 µm | 0,5 µm | |
| Zoom | 0,7x - 4,5x | 0,7x - 4,5x | 0,7x - 4,5x | |
| Max. výška meraného predmetu |
150 mm | 150 mm | 150 mm | |
| Max. hmotnosť meraného predmetu |
30 kg | 30 kg | 30 kg | |
| Detailné informácie | Model ISD-V220CNCA » | Model ISD-V270CNCA » | Model ISD-V370CNCA » |
Využite jedinečnú príležitosť osobne konzultovať Vaše potreby priamo s tímom INSIZE aplikačných technikov.
Neváhajte nás kontaktovať na telefónnom čísle +421 944 367 573 alebo prostredníctvom e-mailu info@insz.sk
